Raccorder VRC, chauffe-eau et thermopompe : le guide d’intégration électrique pour votre maison au Québec

En tant que propriétaire au Québec, le remplacement d’un chauffe-eau, d’une fournaise ou d’un échangeur d’air (VRC) est une étape quasi inévitable. L’attention se porte souvent sur le choix du modèle, son efficacité énergétique ou son coût. Pourtant, un aspect fondamental est souvent sous-estimé : la qualité de son raccordement électrique. On pense à tort qu’il suffit de « brancher » le nouvel appareil. Cette approche est non seulement réductrice, mais elle peut aussi compromettre la performance, la sécurité et la durée de vie de vos investissements.

La vision moderne de l’électricité du bâtiment ne consiste pas à ajouter des circuits de façon isolée. Elle vise à créer un véritable écosystème mécanique où chaque composant dialogue avec les autres. Un VRC qui se synchronise avec la fournaise, un chauffe-eau qui s’efface durant les pointes de consommation hivernale, une pompe de puisard qui reste opérationnelle même durant une panne de verglas : voilà le véritable enjeu. Il ne s’agit plus de simple alimentation, mais d’intelligence de système.

Cet article adopte la perspective d’un technicien intégrateur. Au lieu de simplement lister des étapes de branchement, nous allons explorer le « pourquoi » derrière chaque connexion. Nous verrons comment transformer un ensemble d’appareils indépendants en un système cohérent, sécuritaire et optimisé pour le contexte québécois, de la gestion des tarifs d’Hydro-Québec à l’anticipation des pannes de courant. C’est en comprenant cette logique d’intégration que vous pourrez dialoguer efficacement avec votre maître électricien et garantir que votre installation est non seulement conforme, mais véritablement performante.

Cet article vous guidera à travers les questions essentielles que vous vous posez sur le raccordement de vos équipements. Le sommaire ci-dessous détaille les points que nous aborderons pour faire de votre installation une réussite.

Comment synchroniser votre échangeur d’air avec votre fournaise pour une ventilation optimale ?

Synchroniser un ventilateur-récupérateur de chaleur (VRC) avec une fournaise n’est pas un luxe, c’est la base d’un système de ventilation efficace. Le but est simple : faire en sorte que le ventilateur de la fournaise fonctionne lorsque le VRC est en marche, afin de distribuer l’air frais uniformément dans toute la maison. Sans ce « dialogue des équipements », l’air frais pourrait stagner près des bouches de sortie, rendant le système inefficace. C’est ce qu’on appelle la connexion « interlock » (interverrouillage).

La méthode recommandée par les experts d’Écohabitation consiste à aspirer l’air vicié directement dans les pièces humides comme les salles de bain, et à pulser l’air frais dans le conduit de retour de la fournaise. Cette configuration permet une dilution et une distribution optimales de l’air neuf. Le câblage de l’interlock se fait au niveau du panneau de contrôle 24V de la fournaise, en utilisant les bornes R (alimentation) et G (ventilateur). Quand le VRC s’active, il envoie un signal qui ferme le circuit entre R et G, forçant le démarrage du ventilateur de la fournaise.

Pour bien visualiser la complexité et l’importance de ces connexions, il est utile de se représenter le panneau de contrôle de la fournaise comme un véritable centre de commande nerveux. Chaque fil coloré a une fonction précise dans ce dialogue.

Comme le montre ce type d’installation, un câblage précis est indispensable pour que le VRC et la fournaise travaillent en tandem plutôt qu’en opposition. Une mauvaise configuration peut non seulement nuire à la qualité de l’air, mais aussi entraîner une surconsommation énergétique. Le choix du bon schéma de câblage et une configuration adéquate des options de l’appareil sont donc des étapes cruciales que seul un technicien qualifié peut garantir.

Est-ce rentable d’installer une minuterie sur un chauffe-eau électrique au Québec ?

La question de la rentabilité d’une minuterie sur un chauffe-eau est particulièrement pertinente au Québec, avec les tarifs dynamiques d’Hydro-Québec comme le tarif Flex D ou le crédit hivernal. L’idée est d’éviter que le chauffe-eau, l’un des appareils les plus énergivores de la maison, ne se mette en marche durant les périodes de pointe où l’électricité est la plus chère. La réponse courte est oui, c’est rentable, mais le choix de la technologie est déterminant.

Une simple minuterie mécanique est une solution de base, mais elle est « aveugle » : elle suit un horaire fixe, sans s’adapter aux signaux de pointe envoyés par Hydro-Québec. Pour une réelle optimisation, il faut se tourner vers un contacteur intelligent. Ce dispositif, installé par un maître électricien, est capable de recevoir les signaux des programmes tarifaires et de couper l’alimentation du chauffe-eau uniquement durant les événements de pointe critiques. L’eau chaude stockée dans le réservoir est généralement suffisante pour couvrir les besoins pendant ces quelques heures.

Toute intervention sur le circuit d’un chauffe-eau est une tâche qui requiert une expertise. D’ailleurs, selon les exigences de la CMEQ, toute connexion d’appareillage au Québec doit être effectuée par une personne détenant le certificat de qualification approprié, garantissant la conformité et la sécurité de l’installation.

Le tableau suivant met en lumière les différences clés entre les deux approches pour vous aider à prendre une décision éclairée.

Comment alimenter votre pompe de puisard (Sump pump) pour qu’elle fonctionne sans courant ?

Au Québec, une panne de courant printanière due au verglas peut coïncider avec la fonte des neiges. Dans ce scénario, une pompe de puisard (sump pump) sans alimentation est la recette parfaite pour une inondation de sous-sol. Assurer son fonctionnement continu est une mesure de « l’anticipation électrique » essentielle. Trois solutions principales existent, avec des niveaux d’autonomie et de coût variables.

Selon CAA-Québec, les options vont de la solution d’appoint à la protection totale. La plus simple est une batterie marine à décharge profonde couplée à un onduleur, offrant quelques heures d’autonomie. Vient ensuite le système UPS (alimentation sans interruption), plus coûteux et offrant une autonomie similaire mais avec un transfert automatique. Cependant, pour les longues pannes québécoises, la génératrice portable reste la solution de choix. Mais attention, brancher une génératrice directement dans une prise murale est extrêmement dangereux et illégal. L’unique méthode sécuritaire est de passer par un panneau de transfert manuel.

Ce panneau, installé par un maître électricien, isole les circuits choisis du réseau d’Hydro-Québec avant de les connecter à la génératrice. Cela protège non seulement vos équipements, mais aussi les travailleurs de ligne qui pourraient être électrocutés par un retour de courant. Le processus d’installation est rigoureusement encadré.

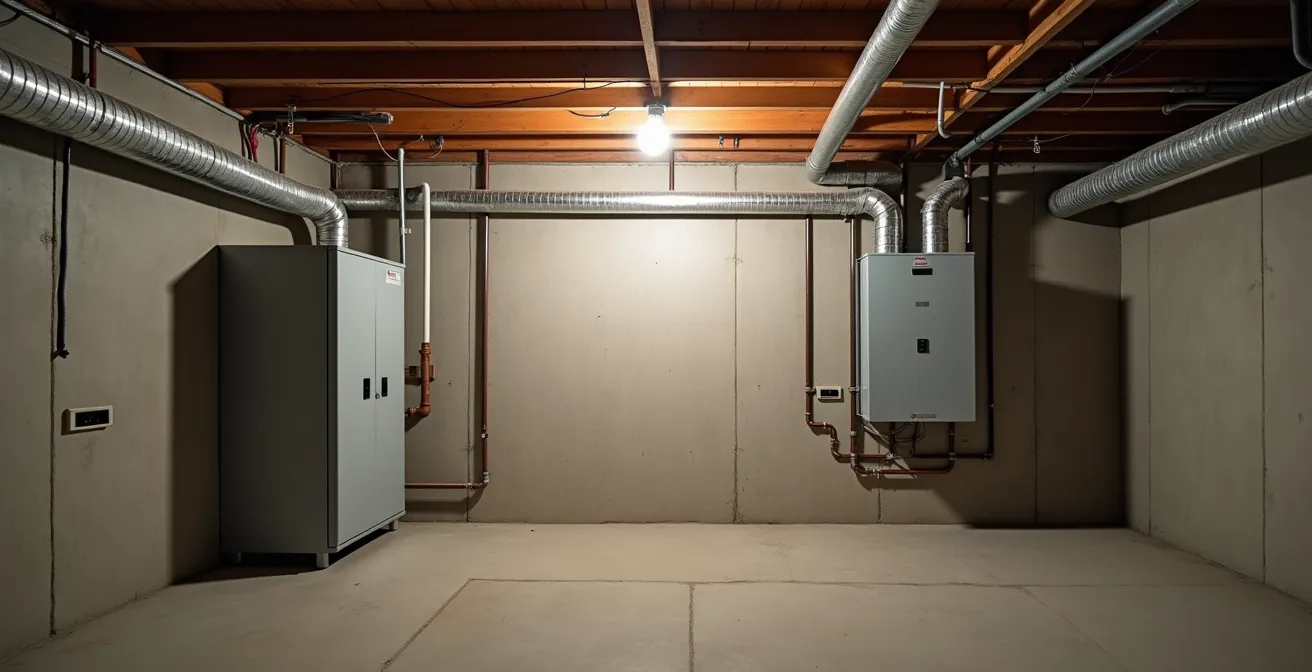

Faut-il un circuit dédié 15A ou 20A pour votre nouvel aspirateur central ?

Le choix entre un circuit de 15 ampères (A) et un de 20A pour un aspirateur central est une question classique qui relève de la « cohérence de charge ». La réponse dépend de la puissance de l’appareil, mais aussi d’une vision à long terme. La règle de base est simple : la puissance en watts (W) divisée par la tension (120V) donne l’ampérage requis. Un appareil de 1440W nécessitera 12A (1440/120), donc un circuit de 15A est techniquement suffisant.

Cependant, le Code de l’électricité du Québec introduit une nuance cruciale. Selon l’article 8-104 du Code de l’électricité, un circuit ne doit pas être chargé à plus de 80% de sa capacité pour une charge continue (comme un moteur d’aspirateur). Pour un circuit de 15A, la charge maximale sécuritaire est de 12A (15A x 0.8). Si votre aspirateur consomme plus de 1440W, un circuit de 20A n’est plus une option, mais une obligation pour respecter le Code.

Au-delà de la conformité, opter pour un circuit de 20A, même si 15A est techniquement suffisant, est une excellente pratique « d’anticipation électrique ». Le coût additionnel est minime (environ 50-75 $) lors d’une nouvelle installation, mais il offre une marge de manœuvre pour des modèles futurs plus puissants ou ceux équipés d’une prise électrique sur le boyau (« Super-Hose »), qui exigent un circuit de 20A. C’est un petit investissement pour la paix d’esprit et la valorisation de votre propriété.

L’installation d’un circuit dédié, qu’il soit de 15A ou 20A, assure que le démarrage du puissant moteur de l’aspirateur n’affectera pas les autres appareils de la maison, comme l’éclairage ou les ordinateurs. C’est une question de performance et de stabilité pour tout votre écosystème électrique.

Comment brancher l’humidificateur pour qu’il ne marche que quand la fournaise chauffe ?

Faire fonctionner un humidificateur à évaporation lorsque la fournaise ne pousse pas d’air chaud est inutile et potentiellement dommageable. L’humidité produite ne sera pas distribuée et risque de se condenser dans les conduits, favorisant la rouille et les moisissures. La solution est de créer une « intelligence de système » en synchronisant l’humidificateur avec le cycle de chauffage de la fournaise.

Deux approches existent. La méthode mécanique utilise un « sail switch », un interrupteur à volet installé dans le conduit d’air chaud qui se ferme sous l’effet du flux d’air, activant l’humidificateur. Bien que simple, cette solution est moins fiable à long terme et ne détecte que le mouvement de l’air, pas la chaleur. Elle pourrait donc activer l’humidificateur si seule la ventilation est en marche.

La solution électrique, privilégiée au Québec pour sa fiabilité, est plus sophistiquée. Elle utilise un relais 24V connecté aux bornes du panneau de contrôle de la fournaise. Le relais est câblé sur les bornes « W » (chauffage) et « C » (commun). Ainsi, l’humidificateur ne reçoit l’ordre de démarrer que lorsque la fournaise est effectivement en mode chauffage. Un hygrostat, installé en série, agit comme un deuxième niveau de contrôle, coupant l’alimentation si le taux d’humidité désiré est atteint, évitant ainsi la sur-humidification. Ce montage assure un contrôle précis et une durabilité supérieure face aux grandes variations d’humidité saisonnières du Québec.

Ce câblage, bien que logique, doit être réalisé avec une compréhension parfaite des schémas électriques CVC (Chauffage, Ventilation et Climatisation). Une erreur pourrait endommager le panneau de contrôle de la fournaise, une réparation coûteuse. C’est un travail qui illustre parfaitement la différence entre un simple branchement et une véritable intégration système, nécessitant l’intervention d’un professionnel.

Quand faire vérifier les composantes électriques de votre thermopompe pour éviter la panne en janvier ?

Une thermopompe qui tombe en panne en plein mois de janvier au Québec n’est pas seulement un inconfort, c’est une urgence. La plupart de ces pannes hivernales ne sont pas soudaines; elles sont le résultat d’une dégradation progressive des composantes électriques, accélérée par le froid et l’humidité. Une inspection préventive est la meilleure assurance contre ces défaillances.

Le froid extrême a un impact direct sur l’électricité. Les connexions métalliques se contractent, ce qui peut desserrer les bornes et créer des points de surchauffe. L’humidité et le sel de déglaçage peuvent corroder les contacts du sectionneur extérieur (« disconnect switch »). Plus critique encore, le réseau d’Hydro-Québec peut subir des baisses de tension lors des grands froids. Or, les données des fabricants sont claires : une chute de tension de 10% à -25°C peut réduire la vie du compresseur de 50%. Le compresseur est le cœur et la pièce la plus chère de votre thermopompe.

Une vérification par un technicien qualifié ne se contente pas de nettoyer les filtres. Il inspecte et resserre toutes les connexions électriques, vérifie l’état du contacteur et des condensateurs, et mesure la tension d’alimentation en charge pour s’assurer qu’elle reste dans les tolérances du fabricant (généralement 240V ±5%). C’est un entretien essentiel pour la longévité de l’appareil.

Comment vérifier l’étanchéité électrique de votre pompe de bassin ou de puisard ?

L’association de l’eau et de l’électricité exige une vigilance de tous les instants. Pour une pompe submersible, que ce soit dans un puisard de sous-sol ou un bassin de jardin, l’étanchéité électrique n’est pas une option, c’est une nécessité absolue pour la sécurité. Une défaillance peut entraîner un risque d’électrisation, même à faible tension.

La première ligne de défense est le disjoncteur différentiel de fuite à la terre (DDFT), aussi connu sous son acronyme anglais GFCI. Ce dispositif est conçu pour couper le courant en une fraction de seconde s’il détecte une infime fuite de courant vers la terre, par exemple à travers l’eau. Toutes les prises alimentant ce type d’équipement doivent en être pourvues. Un test mensuel simple est indispensable : appuyez sur le bouton « TEST » du DDFT. La pompe doit s’arrêter net. Si ce n’est pas le cas, le DDFT est défectueux et doit être remplacé immédiatement par un électricien.

Pour les bassins extérieurs avec une structure métallique (armature en béton, échelle), une mesure de sécurité supplémentaire est exigée par le Code : la liaison équipotentielle (« bonding »). Il s’agit de connecter toutes les parties métalliques du bassin et des équipements avoisinants (pompe, éclairage) à la mise à la terre avec un fil de cuivre. Cette liaison élimine les différences de potentiel qui peuvent créer des tensions parasites dans l’eau, suffisantes pour causer des chocs désagréables. C’est une installation complexe qui doit impérativement être réalisée par un professionnel certifié.

Enfin, une inspection visuelle régulière du cordon d’alimentation de la pompe est cruciale. Recherchez toute fissure, craquelure ou signe d’usure, particulièrement au point d’entrée dans le boîtier de la pompe. Au moindre doute, l’équipement doit être mis hors service. L’eau est un excellent conducteur, et aucune précaution n’est superflue.

Quelle installation électrique prévoir pour passer d’une fournaise à l’huile à une thermopompe ?

La transition d’une fournaise à l’huile vers une thermopompe électrique est l’un des projets de rénovation énergétique les plus populaires au Québec, encouragé par des subventions comme Rénoclimat et Chauffez Vert. Mais ce changement implique une mise à niveau électrique significative. L’ancienne fournaise à l’huile n’utilisait qu’un simple circuit 120V pour son ventilateur et son contrôle. Une thermopompe, elle, est un appareil puissant qui requiert un ou plusieurs circuits 240V à fort ampérage.

Le besoin principal est un nouveau circuit 240V pour l’unité extérieure (le compresseur), dont l’ampérage varie de 30A à 60A selon la puissance du modèle. De plus, si vous installez une fournaise électrique d’appoint pour les grands froids, celle-ci nécessitera son propre circuit 240V, souvent de 60A ou plus. Cette charge additionnelle massive a une conséquence directe : votre panneau électrique actuel, souvent de 100A dans les maisons plus anciennes, pourrait devenir insuffisant. Le passage à un panneau de 200A est fréquemment nécessaire pour accommoder la thermopompe, la fournaise d’appoint, et garder une marge pour les besoins futurs comme une borne de recharge pour véhicule électrique.

Ces travaux sont complexes et touchent au cœur de votre installation. Seul un maître électricien peut effectuer un calcul de charge pour déterminer si votre panneau actuel peut suffire, et réaliser la mise à niveau en toute conformité. L’obtention d’un document de conformité de la CMEQ est d’ailleurs une condition sine qua non pour toucher les subventions provinciales pouvant atteindre plusieurs milliers de dollars.

Le tableau ci-dessous, basé sur les coûts observés au Québec, donne un aperçu des travaux à prévoir.

En somme, aborder le raccordement de vos équipements avec une vision d’intégration est le seul moyen de garantir une installation qui soit non seulement conforme et sécuritaire, mais aussi performante et pérenne. Pour concrétiser cette vision et assurer que votre écosystème mécanique fonctionne à son plein potentiel, l’étape suivante consiste à faire évaluer votre projet par un professionnel. Demandez une soumission à un maître électricien certifié pour une analyse complète de vos besoins et une installation dans les règles de l’art.
