Comment réduire l’usure de vos machines industrielles grâce à l’équilibrage des phases ?

Un moteur critique qui lâche en plein quart de production. Pour un gestionnaire d’usine au Québec, ce scénario est un cauchemar financier. Le coût de remplacement du moteur, peut-être 10 000 $CAD, n’est que la pointe de l’iceberg. Le véritable coût se chiffre en dizaines, voire centaines de milliers de dollars d’arrêt de production, de retards de livraison et de perte de contrats. L’instinct premier est souvent de blâmer la maintenance mécanique, la qualité des roulements ou la lubrification. On cherche une cause visible, tangible.

Pourtant, dans la majorité des cas, l’ennemi est invisible. Il ne fait pas de bruit, ne fuit pas, mais il « cuit » lentement vos équipements de l’intérieur. Cet ennemi, c’est le déséquilibre des phases électriques. On le considère souvent comme un problème technique mineur, une simple note en bas de page dans le rapport d’un électricien. Mais si la véritable clé de la longévité de vos équipements et de votre productivité n’était pas dans la mécanique, mais dans la gestion stratégique de votre distribution électrique ? Si l’équilibrage des phases n’était pas une dépense, mais un levier de rentabilité direct ?

Cet article n’est pas un cours d’électricité. C’est un guide de gestion à l’intention des décideurs industriels. Nous allons traduire les volts et les ampères en dollars et en heures de production. Nous verrons comment une analyse rigoureuse de votre panneau électrique peut non seulement sauver vos moteurs, mais aussi débloquer de la capacité de production, réduire votre facture d’Hydro-Québec et transformer votre système électrique d’un centre de coût passif en un actif de production performant.

Cet article a été structuré pour vous guider pas à pas, du diagnostic du problème aux solutions concrètes et rentables. Le sommaire ci-dessous vous donnera un aperçu clair des leviers que nous allons explorer.

Pourquoi un déséquilibre de 3% sur vos phases réduit la vie de vos moteurs de 50% ?

Un déséquilibre de tension, même faible, agit comme un poison lent pour vos moteurs triphasés. La raison est simple : ce déséquilibre crée une surchauffe interne excessive dans les bobinages du moteur. Cette chaleur supplémentaire n’est pas productive ; elle ne fait que dégrader prématurément l’isolant qui protège les enroulements. Lorsque cet isolant cède, c’est le court-circuit et la panne catastrophique. La règle empirique dans le milieu industriel est redoutable : chaque augmentation de température de 10°C au-delà de la température nominale de fonctionnement divise par deux la durée de vie de l’isolant du moteur.

Le problème est que cette surchauffe est souvent invisible jusqu’à ce qu’il soit trop tard. C’est un tueur silencieux qui augmente la fatigue de vos actifs les plus critiques. Des études techniques précises confirment ce danger. En effet, un déséquilibre de tension supérieur à 2%, comme le documente Hydro-Québec, entraîne une surchauffe telle qu’elle impose un surdimensionnement des équipements pour compenser. Sans cette précaution, l’usure est inévitable et accélérée.

Pire encore, un moteur fonctionnant dans ces conditions doit être officiellement « déclassé ». Comme le démontre une étude du Cégep du Vieux Montréal, un moteur subissant un déséquilibre doit voir sa puissance nominale réduite pour continuer à fonctionner de manière sécuritaire. Concrètement, votre moteur de 100 HP ne peut plus fournir que 80 ou 90 HP. Vous avez donc payé pour une capacité que vous ne pouvez pas utiliser, tout en accélérant la destruction de votre investissement. C’est la définition même d’une perte de productivité et de capital.

Comment réorganiser votre panneau industriel sans arrêter la production plus de 4h ?

L’idée de devoir stopper une ligne de production pour intervenir sur le panneau électrique principal est un frein majeur pour de nombreux gestionnaires. Heureusement, une réorganisation efficace repose à 90% sur la planification et le diagnostic, des étapes qui peuvent être réalisées sans interrompre vos opérations. La clé est de séparer la phase d’analyse de la phase d’intervention physique.

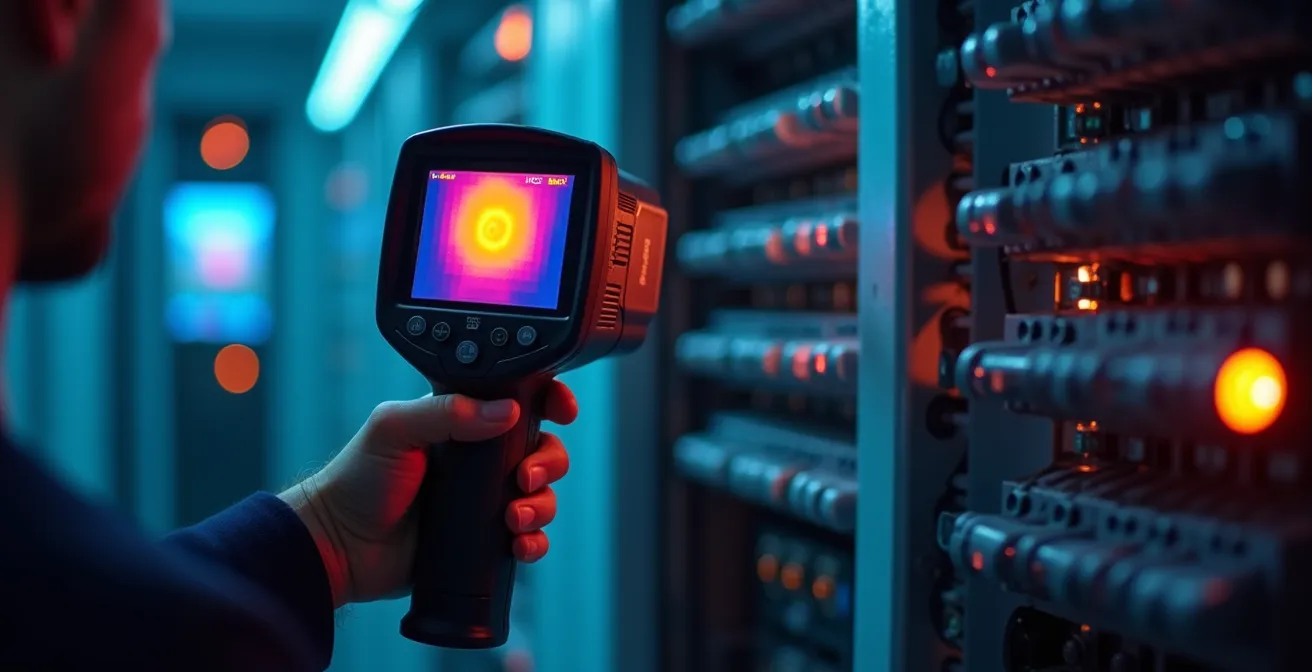

La première étape consiste à réaliser un audit de charge « à chaud », c’est-à-dire pendant que l’usine fonctionne à plein régime. Des outils modernes comme les analyseurs de qualité de puissance et les caméras thermiques permettent de cartographier précisément la consommation de chaque circuit et de détecter les points chauds anormaux, signes de surcharge ou de mauvaises connexions, sans débrancher un seul fil.

Cette analyse visuelle, comme le montre l’image ci-dessus, fournit des données cruciales pour la modélisation. Une fois toutes les charges (monophasées et triphasées) identifiées et quantifiées, le travail d’équilibrage se fait sur papier ou via un logiciel. Il s’agit de répartir logiquement les charges monophasées (éclairage, prises de courant, petits équipements) entre les trois phases pour que le total sur chaque phase soit le plus proche possible. Cette étape de « modélisation » est purement intellectuelle et n’impacte en rien la production.

L’intervention physique, qui consiste à déplacer les disjoncteurs dans le panneau, devient alors une opération chirurgicale. Elle peut être planifiée durant une pause repas, un changement de quart ou une nuit. En ayant un plan clair, un électricien expérimenté peut réorganiser un panneau en quelques heures seulement, minimisant l’arrêt à une fenêtre de moins de 4 heures. La productivité est préservée, et la santé de votre réseau, restaurée.

Moteurs triphasés ou monophasés : lequel privilégier pour vos nouveaux convoyeurs ?

Lors de l’acquisition de nouveaux équipements, comme des convoyeurs, le choix du type de moteur est une décision stratégique qui aura des conséquences directes sur la performance et les coûts d’opération de votre usine. Bien que les moteurs monophasés soient souvent moins chers à l’achat, cette économie initiale peut se transformer en un coût caché important à long terme, surtout dans un contexte industriel québécois.

Le moteur triphasé est, par nature, un système équilibré. Il tire une quantité de courant quasi identique sur les trois phases, contribuant à la stabilité globale de votre réseau électrique. Le moteur monophasé, lui, ne tire du courant que sur une seule phase, créant un déséquilibre structurel qu’il faudra ensuite compenser manuellement en répartissant d’autres charges. Chaque ajout d’un moteur monophasé est un nouveau défi pour l’équilibre de votre panneau.

Le tableau suivant, basé sur les principes de facturation d’Hydro-Québec et les standards de l’industrie, résume les points clés de cette décision d’investissement.

Du point de vue du retour sur investissement, le choix est clair. Le surcoût initial de 30 à 40% pour un moteur triphasé est rapidement amorti par son rendement énergétique supérieur (jusqu’à 20% de plus) et sa capacité à maintenir un bon facteur de puissance. Comme le confirment les structures tarifaires pour les clients d’affaires, un bon facteur de puissance et une demande de puissance maîtrisée sont essentiels pour éviter les pénalités sur votre facture mensuelle. Choisir le triphasé, c’est investir dans la stabilité et l’efficacité à long terme.

L’erreur de protection qui a coûté un moteur de 10 000 $CAD à cette PME

Imaginez une PME de la Montérégie spécialisée dans l’agroalimentaire. Un matin, le moteur principal d’un convoyeur d’emballage grille sans avertissement. Arrêt total de la ligne, perte de production, stress logistique. Le premier réflexe est de blâmer le moteur, supposé défectueux. Pourtant, l’analyse post-mortem révèle la vérité : le disjoncteur thermique standard n’a pas protégé le moteur contre son véritable ennemi, un déséquilibre de phase chronique. Cette PME a appris à ses dépens qu’un disjoncteur standard protège contre les surcharges, mais est souvent aveugle aux effets destructeurs du déséquilibre.

Le phénomène physique est implacable. Comme l’explique Fluke Corporation, une autorité mondiale en matière d’équipement de mesure, dans son guide technique :

Un déséquilibre de tension aux bornes du moteur provoque un déséquilibre de courant élevé, qui peut être six à dix fois plus important que le déséquilibre de tension.

– Fluke Corporation, Guide technique sur le déséquilibre de tension

Cela signifie qu’un minuscule déséquilibre de 2% en tension peut générer un déséquilibre de courant de 12% à 20%. Ce courant différentiel circule dans les bobinages, créant la surchauffe localisée qui détruit l’isolant. L’erreur de cette PME n’était pas un manque de maintenance, mais un manque de protection adéquate. L’investissement dans une protection spécifique aurait coûté une fraction du prix de la panne.

Comment ajouter 20% de machines supplémentaires sans changer votre entrée électrique ?

Votre usine tourne à plein régime et vous envisagez d’ajouter de nouvelles machines pour augmenter la production. Le premier obstacle semble être la capacité de votre entrée électrique. Si votre panneau de 600 ampères est déjà utilisé à 80%, l’instinct est de penser qu’il faut prévoir un coûteux projet d’augmentation de service avec Hydro-Québec, un investissement qui peut facilement atteindre 50 000 à 100 000 $CAD. Mais bien souvent, cette capacité existe déjà : elle est simplement gaspillée. C’est ce qu’on appelle la « capacité fantôme ».

Cette capacité est rendue inutilisable par le déséquilibre des phases. Imaginez votre entrée triphasée comme trois autoroutes. Si l’une est congestionnée à 95% de sa capacité, tandis que les deux autres ne sont qu’à 60%, vous ne pouvez plus ajouter de voitures sur l’autoroute saturée, même si la capacité globale du réseau est loin d’être atteinte. C’est exactement ce qui se passe dans un panneau déséquilibré. Le courant total est limité par la phase la plus chargée.

L’équilibrage des phases agit comme un système de gestion du trafic : il répartit les charges pour que chaque « autoroute » soit utilisée de manière égale. En ramenant chaque phase à, par exemple, 75% de charge, vous libérez soudainement 20% de capacité supplémentaire sur la phase qui était auparavant saturée. Cette capacité, qui était « fantôme », devient réelle et disponible pour vos nouvelles machines. Vous venez d’éviter un investissement massif en optimisant simplement l’existant. Cette démarche d’efficacité est d’ailleurs encouragée par des programmes d’aide financière comme le programme Solutions efficaces d’Hydro-Québec, qui soutient les entreprises dans leurs projets d’optimisation énergétique.

Comment planifier un « shutdown » électrique annuel sans perdre de production ?

Le « shutdown » électrique annuel obligatoire pour la maintenance préventive est souvent perçu comme une perte sèche de productivité. Cependant, avec une planification rigoureuse, il peut être transformé en une opération chirurgicale à impact minimal. L’objectif n’est pas d’éviter l’arrêt, mais de le rendre si efficace qu’il ne perturbe pas les objectifs de production globaux. Le secret réside dans une préparation en amont qui maximise chaque minute d’intervention.

La première phase, qui se déroule des semaines avant l’arrêt, est un audit complet « à chaud ». À l’aide d’analyseurs et de caméras thermiques, les électriciens identifient les points critiques, planifient les interventions et préparent une liste de matériel exhaustive. Au moment du « shutdown », il n’y a aucune improvisation : chaque technicien sait exactement ce qu’il a à faire, sur quel équipement et avec quels outils.

La seconde clé est la coordination stratégique avec la production. Le « shutdown » ne doit pas être une surprise. Il doit être planifié pour coïncider avec les périodes de plus faible activité de l’usine : durant les vacances de la construction, pendant le temps des Fêtes, ou même en profitant des nuits ou des fins de semaine. En planifiant la maintenance pendant des arrêts déjà prévus pour d’autres raisons, l’impact sur la production devient quasi nul. Pour les usines fonctionnant 24/7, une stratégie de « shutdown » par zones peut être mise en place, où seules des sections non critiques de l’usine sont mises hors tension de manière séquentielle.

Pourquoi un moteur électrique qui « ronronne » différemment est un signal d’alarme ?

Dans un atelier ou une usine, on s’habitue au bruit des machines. Mais lorsqu’un moteur électrique commence à changer de « voix », à émettre un grognement, une vibration ou un son plus aigu, ce n’est pas un simple caprice. C’est le symptôme audible d’une contrainte interne sévère, et très souvent, la cause est un déséquilibre de phase. Ce son n’est pas un « ronronnement » de contentement, c’est une plainte mécanique.

Pour comprendre, il faut visualiser ce qui se passe à l’intérieur. Dans un moteur triphasé sain, les champs magnétiques générés par les trois phases sont parfaitement synchronisés et créent un champ tournant lisse et constant qui entraîne le rotor. Lorsque les phases sont déséquilibrées, les champs magnétiques deviennent inégaux. Ils se « battent » les uns contre les autres. Cette lutte crée des forces de torsion irrégulières sur le rotor et le stator. Ces forces sont la source directe des vibrations et du bruit anormal que vous entendez.

Cette vibration n’est pas bénigne. C’est l’équivalent de rouler avec une roue de voiture mal équilibrée. Au début, c’est juste un léger tremblement dans le volant. Mais à la longue, cette vibration détruit le roulement de la roue, use le pneu de façon inégale et endommage la suspension. Pour le moteur, c’est pareil : les vibrations usent prématurément les roulements, fatiguent la structure mécanique et, combinées à la surchauffe, accélèrent la destruction de l’actif. Entendre un moteur changer de son, c’est entendre l’agonie audible de ses composants. C’est le dernier avertissement avant la panne.

Pourquoi payez-vous pour de l’électricité que vous n’utilisez pas vraiment ?

Votre facture d’Hydro-Québec est complexe, mais un principe fondamental la régit : vous ne payez pas seulement pour l’énergie que vous consommez (les kilowattheures, kWh), mais aussi pour la puissance maximale que vous demandez au réseau (la demande de puissance, en kilowatts ou kilovoltampères). C’est là que le déséquilibre des phases devient un gouffre financier. Il vous fait payer pour une puissance que vous ne pouvez pas utiliser productivement.

Le déséquilibre de courant a pour effet pervers d’augmenter le courant total tiré du réseau sans pour autant augmenter la puissance utile (le travail mécanique) fournie par vos moteurs. C’est de l’énergie « réactive » ou de gaspillage. Cette augmentation de courant fait grimper votre demande de puissance maximale, qui est l’un des principaux postes de coût de votre facture pour les tarifs industriels (Tarif G, M, L). De plus, le déséquilibre dégrade votre facteur de puissance. En dessous d’un certain seuil (généralement 90% ou 95%), Hydro-Québec applique des pénalités financières.

L’exemple ci-dessous simule l’impact financier annuel pour une PME type. Une situation déséquilibrée entraîne une demande de puissance plus élevée et un facteur de puissance plus faible, ce qui se traduit directement par des surcoûts importants.

Payer 9 000 $ de plus par an pour une électricité qui ne produit rien et qui, en prime, détruit vos équipements est un non-sens économique. L’équilibrage des phases n’est donc pas seulement une mesure de protection des actifs, c’est une stratégie de réduction des coûts opérationnels directs et immédiats.

Pour transformer ces pertes invisibles en gains de productivité tangibles, la première étape est un diagnostic précis de votre distribution électrique. Évaluez dès maintenant la santé de votre réseau pour sécuriser vos opérations et optimiser votre rentabilité.
