Comment prédire la mort de vos moteurs électriques avant qu’ils n’arrêtent l’usine ?

Pour un responsable de maintenance industrielle au Québec, un silence imprévu sur une ligne de production est le son le plus angoissant qui soit. La cause est souvent la même : un moteur électrique, pièce maîtresse de l’équipement rotatif, qui a rendu l’âme sans préavis. La routine consiste alors à remplacer la pièce en urgence, à subir les pertes de production et à espérer que cela ne se reproduise pas de sitôt. On se concentre sur les symptômes évidents : la surchauffe, le bruit, les vibrations excessives. On planifie des tournées de thermographie, on change les roulements à intervalles fixes, on réagit.

Pourtant, cette approche, bien que nécessaire, s’attaque aux conséquences et non aux causes. On pense qu’il suffit de surveiller l’état mécanique, alors que de nombreuses pannes trouvent leur origine dans des problèmes électriques insidieux. Un léger déséquilibre de phase, un facteur de puissance dégradé… ces phénomènes ne font pas de bruit au début, mais ils condamnent vos moteurs à une mort prématurée et gonflent vos factures d’électricité.

Mais si la véritable clé n’était pas de simplement détecter la défaillance imminente, mais de comprendre le langage qu’elle parle bien en amont ? L’approche que nous allons explorer ici est celle d’un diagnostic différentiel. Il s’agit de ne plus voir un moteur comme une simple boîte noire mécanique, mais comme un système électromécanique dont les signatures vibratoires et électriques sont intimement liées. C’est en décodant cette synergie que l’on peut non seulement prédire une panne, mais en identifier la cause racine et transformer une maintenance coûteuse en un investissement rentable.

Cet article vous guidera à travers les signaux, des plus évidents aux plus subtils, pour vous donner les outils analytiques nécessaires. Nous verrons comment choisir une stratégie de surveillance, comment interpréter les données pour distinguer les types de pannes, et enfin, comment lier la santé de vos moteurs à votre facture Hydro-Québec.

Pourquoi un moteur électrique qui « ronronne » différemment est un signal d’alarme ?

Le premier indicateur de la santé d’une machine tournante est souvent auditif. Un moteur en bon état de fonctionnement émet un son régulier et familier. Lorsqu’un « ronronnement » se transforme en grognement, en sifflement ou en cliquetis, c’est le signe que l’équilibre interne de la machine est rompu. Ce changement acoustique n’est pas anodin ; il est la manifestation audible de vibrations anormales. Ces vibrations peuvent provenir de multiples sources : un début de déséquilibre dans le rotor, un léger désalignement de l’arbre, ou, le plus souvent, les premiers signes de dégradation d’un palier ou d’un roulement.

Ignorer ce signal, c’est comme ignorer le voyant moteur de sa voiture. Le bruit indique une augmentation des contraintes mécaniques et des frottements. Chaque vibration anormale génère une énergie qui se dissipe sous forme de chaleur et d’usure accélérée des composants. L’analyse acoustique et vibratoire est donc la première étape du diagnostic. Elle permet de transformer une perception subjective (« ça fait un drôle de bruit ») en une mesure objective.

Le but n’est pas seulement de constater que le bruit a changé, mais de comprendre ce que ce changement signifie. En effet, l’analyse des fréquences sonores et vibratoires permet d’évaluer l’état des machines tournantes pour détecter des anomalies bien avant qu’elles ne deviennent critiques. C’est le principe fondamental de la maintenance prédictive : écouter les signaux faibles pour éviter les pannes majeures. Un simple changement de sonorité est donc une alarme qui doit déclencher non pas une panique, mais un processus d’investigation structuré.

Capteurs permanents ou tournées manuelles : quelle stratégie de surveillance adopter ?

Une fois qu’il est établi que la surveillance est essentielle, la question stratégique pour un gestionnaire de maintenance est le « comment ». Deux approches principales s’opposent : les tournées de collecte de données manuelles et l’installation de capteurs de surveillance en continu. Le choix n’est pas seulement technique, il est économique et dépend de la criticité de l’équipement. Les tournées manuelles, où un technicien certifié utilise un analyseur portable pour mesurer périodiquement les vibrations, sont moins coûteuses à l’achat et flexibles. Elles sont bien adaptées aux moteurs non critiques ou aux PME avec un parc de machines limité.

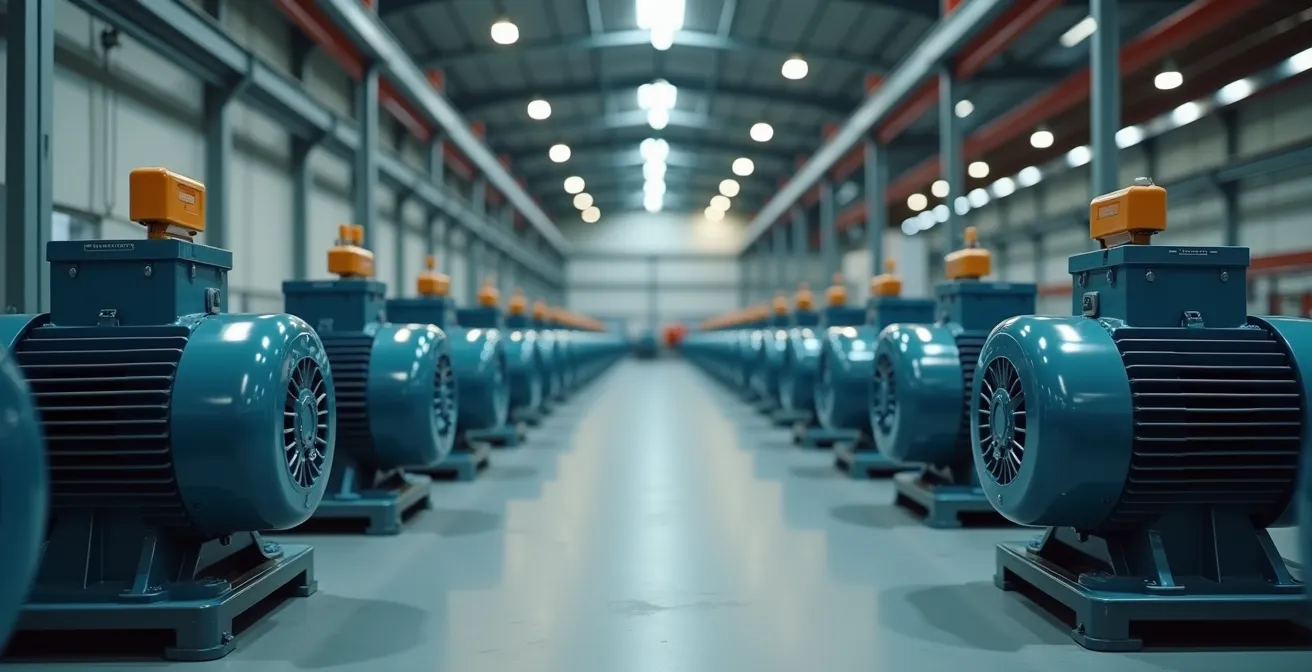

À l’inverse, les capteurs permanents, connectés à un système de supervision (souvent via l’IIoT – Industrial Internet of Things), offrent une surveillance 24/7. Le coût initial est plus élevé, mais ils permettent une détection quasi instantanée de la moindre déviation. Cette méthode est indispensable pour les équipements critiques dont l’arrêt paralyserait une ligne de production entière. Elle transforme la maintenance d’une activité périodique à une supervision en temps réel.

La décision repose sur une analyse coût-bénéfice simple : le coût d’un arrêt de production non planifié de la machine en question est-il supérieur au coût d’installation d’un système de surveillance continue ? Pour un convoyeur principal dans une mine ou la pompe d’un circuit de refroidissement, la réponse est souvent un oui retentissant. Le tableau suivant résume les critères de décision clés pour orienter votre stratégie.

Problème de roulement ou déséquilibre de phase : comment l’analyse vibratoire fait la différence ?

Détecter une vibration anormale est la première étape. La seconde, bien plus cruciale, est de poser le bon diagnostic. Un moteur qui vibre peut souffrir de multiples maux, et la solution n’est pas la même. Est-ce une simple usure mécanique d’un roulement, un désalignement de l’arbre, un balourd (déséquilibre de masse) sur le rotor, ou, plus subtil, un problème d’origine électrique qui se manifeste mécaniquement ? C’est ici que l’analyse vibratoire spectrale, notamment via la Transformée de Fourier Rapide (FFT), devient un outil de diagnostic différentiel d’une puissance redoutable.

L’analyse FFT décompose le signal vibratoire complexe en ses fréquences fondamentales. Chaque type de défaut possède une « signature spectrale » unique. Par exemple :

• Une vibration à 1x la vitesse de rotation indique typiquement un déséquilibre.
• Une vibration à 2x la vitesse de rotation pointe souvent vers un désalignement.
• Des fréquences élevées et non synchrones avec la vitesse de rotation sont caractéristiques d’une défaillance de roulement.
• Des pics aux fréquences de glissement ou à deux fois la fréquence du réseau (120 Hz au Québec) peuvent trahir un problème électrique comme un défaut de barre rotorique ou un déséquilibre de phase.

Cette capacité à différencier un défaut purement mécanique d’un problème d’origine électrique est fondamentale. Remplacer un roulement endommagé sans corriger le déséquilibre de phase qui a causé sa surcharge est une pure perte de temps et d’argent : le nouveau roulement subira le même sort. L’analyse vibratoire approfondie permet donc de remonter à la cause racine. Elle vous dit non seulement « ce qui va casser », mais surtout « pourquoi », vous permettant de passer d’une action corrective à une action curative.

L’erreur d’attendre que ça chauffe pour intervenir sur un moteur critique

Dans de nombreuses installations, la thermographie infrarouge est l’outil de maintenance prédictive de prédilection. Scrutant les points chauds, elle est très efficace pour détecter des connexions électriques défaillantes ou des moteurs en surchauffe. Cependant, se fier principalement à la température pour juger de la santé d’un moteur critique est une erreur stratégique. La chaleur est souvent un symptôme tardif. Lorsqu’un moteur surchauffe de manière anormale, les dommages internes (dégradation de l’isolant des bobinages, perte de viscosité du lubrifiant des roulements) sont souvent déjà bien avancés.

L’analyse vibratoire, en revanche, détecte les contraintes mécaniques bien avant qu’elles ne génèrent une chaleur significative. Une micro-fissure sur une bague de roulement créera une signature vibratoire à haute fréquence des semaines, voire des mois, avant que l’augmentation du frottement n’entraîne une hausse de température détectable. Attendre que ça chauffe, c’est accepter de n’intervenir qu’au dernier stade de la dégradation, réduisant ainsi les options de planification et augmentant le risque d’un arrêt catastrophique.

La bonne approche est une synergie des technologies. La vibration pour la détection précoce des défauts mécaniques et électromécaniques, et la thermographie pour la surveillance des systèmes électriques et comme confirmation d’un problème avancé. Comme le souligne un guide de référence sur le sujet, négliger les tâches de maintenance essentielles mène inévitablement à des pannes prématurées et à des arrêts non planifiés qui impactent lourdement la rentabilité.

Combien l’analyse vibratoire peut-elle sauver en évitant un seul arrêt de ligne ?

Le véritable argument en faveur de l’analyse vibratoire n’est pas technique, mais économique. Pour un responsable de maintenance, justifier un investissement dans des équipements ou des contrats de service passe par la démonstration d’un retour sur investissement (ROI) tangible. Le calcul est simple en théorie : comparer le coût de la maintenance prédictive au coût d’une défaillance non planifiée. Ce dernier inclut non seulement le prix du moteur et la main-d’œuvre pour le remplacement, mais surtout le coût de l’arrêt de production, qui peut se chiffrer en dizaines, voire centaines de milliers de dollars par heure dans certaines industries.

Des études de cas concrètes illustrent ce gain de manière spectaculaire. Par exemple, le déploiement de capteurs de maintenance prédictive sur des moteurs critiques dans une grande installation manufacturière a permis une réduction de 35% des temps d’arrêt non planifiés. Ce chiffre représente des heures, voire des jours de production sauvés chaque année. La valeur ne réside pas seulement dans l’évitement de la panne, mais dans la transformation d’un événement imprévu et chaotique en une intervention planifiée, maîtrisée et à moindre coût lors d’un arrêt de maintenance programmé.

L’impact va même au-delà de la simple prévention des pannes. Une maintenance basée sur l’état réel de l’équipement permet d’optimiser la durée de vie des actifs, évitant de remplacer des composants encore fonctionnels « au cas où ».

L’analyse vibratoire n’est donc pas un centre de coût, mais un centre de profit. Chaque panne évitée est un gain net qui justifie amplement l’investissement initial.

Pourquoi un déséquilibre de 3% sur vos phases réduit la vie de vos moteurs de 50% ?

Nous entrons ici au cœur de la synergie électromécanique. Un responsable de maintenance se concentre souvent sur les aspects mécaniques, mais l’un des plus grands ennemis silencieux de vos moteurs triphasés est d’origine purement électrique : le déséquilibre de tension. Dans un système triphasé idéal, les tensions des trois phases sont de magnitude égale. En pratique, notamment dans les usines avec de nombreuses charges monophasées, des déséquilibres apparaissent. Une règle empirique bien connue des ingénieurs électriciens stipule qu’un déséquilibre de tension de 3% peut entraîner une augmentation de la température de fonctionnement du moteur d’environ 25%, ce qui peut réduire sa durée de vie de près de 50%.

Ce phénomène s’explique par la physique du moteur. Un déséquilibre de tension crée un champ magnétique tournant non uniforme dans le stator. Cela engendre des courants négatifs qui s’opposent à la rotation normale, forçant le moteur à consommer plus de courant pour fournir le même couple. Cette circulation de courants « inutiles » se traduit par une augmentation drastique des pertes par effet Joule, donc une surchauffe des enroulements. C’est cette chaleur excessive qui dégrade l’isolant et mène à une défaillance prématurée.

Les données de terrain confirment cette relation destructrice. Des analyses montrent qu’un déséquilibre de 10% entre les phases peut entraîner une réduction de 30% de la durée de vie des moteurs. Les normes, comme celles édictées par la CSA au Canada, sont très claires. Il est crucial de mesurer régulièrement l’équilibre des phases avec un analyseur de qualité de puissance et d’agir en répartissant mieux les charges monophasées sur le réseau triphasé. Ignorer la qualité de votre alimentation électrique, c’est sciemment saboter la longévité de vos actifs mécaniques les plus précieux.

Pourquoi votre facture affiche des kVA alors que vous consommez des kW ?

Pour comprendre le lien entre la santé de votre réseau et votre facture d’électricité, il faut maîtriser trois concepts : la puissance active (kW), la puissance réactive (kVAR) et la puissance apparente (kVA). La puissance active (kW) est la « vraie » puissance, celle qui est convertie en travail utile : faire tourner un moteur, chauffer un four, éclairer un local. C’est ce que vous « consommez » réellement.

La puissance réactive (kVAR), quant à elle, est une puissance « magnétisante » nécessaire au fonctionnement des équipements inductifs comme les moteurs et les transformateurs. Elle ne produit pas de travail mécanique, mais elle est indispensable pour créer les champs magnétiques. Elle circule en permanence entre le réseau et votre équipement, surchargeant inutilement les câbles et les transformateurs.

La puissance apparente (kVA) est la somme vectorielle de ces deux puissances. C’est la puissance totale que le fournisseur d’électricité, comme Hydro-Québec, doit être capable de vous fournir. Le rapport entre la puissance active (kW) et la puissance apparente (kVA) est le fameux facteur de puissance (FP). Un FP de 1 (ou 100%) signifie que toute la puissance fournie est utilisée efficacement. Un FP de 0,75 signifie que seulement 75% de la puissance est active, les 25% restants étant de la puissance réactive « parasite ».

Comme le résume parfaitement un expert de Fluke, une mauvaise qualité électrique a des conséquences directes. C’est une synergie destructive entre l’électrique et le mécanique.

Des courants déséquilibrés mènent à une pulsation du couple moteur, à une augmentation des vibrations et des contraintes mécaniques, à une augmentation des pertes et à une surchauffe du moteur.

– Fluke Corporation, Guide sur le déséquilibre de tension et de courant

Votre facture affiche des kVA car le fournisseur vous facture sa capacité à livrer la puissance totale, y compris celle que vous gaspillez. Un mauvais facteur de puissance signifie que vous faites travailler le réseau électrique plus que nécessaire pour obtenir le même travail utile.

Pourquoi payez-vous pour de l’électricité que vous n’utilisez pas vraiment ?

La réponse est simple : parce que votre installation est inefficace. Payer pour des kVA alors que vous utilisez des kW, c’est comme payer un abonnement de camion de 10 tonnes pour transporter 7 tonnes de marchandises chaque mois. Vous payez pour une capacité que vous n’exploitez pas pleinement à cause du « poids mort » de la puissance réactive. Hydro-Québec, comme la plupart des fournisseurs d’énergie, pénalise les grands clients industriels qui ont un mauvais facteur de puissance (généralement inférieur à 0,95). Cette pénalité n’est pas une taxe arbitraire ; elle reflète le coût réel que l’inefficacité de votre usine impose au réseau de distribution global.

Cette consommation excessive de puissance réactive peut résulter d’un grand nombre de moteurs fonctionnant à faible charge ou d’un déséquilibre général du réseau. L’impact financier n’est pas négligeable, pouvant représenter une facture énergétique gonflée de 10% à 15% par rapport à une installation optimisée. Heureusement, ce problème a une solution technique bien connue : l’installation de batteries de condensateurs.

La correction du facteur de puissance est l’un des investissements les plus rentables en matière d’efficacité énergétique, avec un retour sur investissement souvent inférieur à deux ans. Le tableau suivant illustre clairement les bénéfices.

En somme, passer d’une posture réactive à une intelligence prédictive des actifs n’est plus une option, mais une nécessité compétitive. Pour évaluer la stratégie la plus adaptée à votre parc de machines et quantifier les gains potentiels, l’étape suivante consiste à réaliser un audit de criticité et de santé électrique de vos équipements clés.
